怎么生产型材铝合金PVC包覆及胶水的选择

铝合金包覆胶是一种聚氨酯高分子材料，用此类胶粘剂加工的铝合金型材可取代阳极氧化或表面涂饰的铝材。具有强度高、花纹多样美观、操作简单、加工节能等优点，是铝合金加工行业又一新技术实现的必需化工产品。

主要用途

主要用于铝合金与PVC木纹纸、铝合金与真皮等材料的贴合，具有剥离强度高、耐热性好、耐老化性好等优点，可用于铝合金门窗、整体衣柜等铝材的表面包覆。

主要成份

铝合金包覆胶分为A和B两组份：

A组份为主剂，主要成份为聚氨酯或聚氨酯该性体，其中无溶剂型产品为PUR的类似产品，价格较高。有溶剂的为油性胶粘剂产品，除含聚氨酯或聚氨酯该性体以外，还含有二氯甲烷、丁酮等有机溶剂。

B组份为固化剂，主要是异氰酸酯类改性产品，-NCO-含量8~9%

使用方法

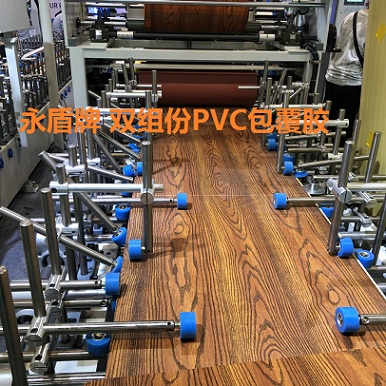

1、包覆操作设备

冷胶覆膜设备、刮胶包覆机。

2、涂布用胶量

用刮刀或辊轮均匀涂布在PVC膜材表面，推荐涂布量40~80g/平方米（湿胶重），根据实际膜材的厚度及表面粗糙程度适当调整涂布量。

3、设备操作温度和速度

铝材（金属件）预热温度：50-70 ℃

烘箱温度：60-80℃

包覆速度：8~12m/min，膜材表面胶水干燥后用辊轮压平。具体包覆速度视型材的类型及结构复杂程度做相应调整。

注意事项

1、A组份和B组份必须按规定的配比（100：5）混合，并充分搅拌均匀后使用。

2、如搅拌不均匀会出现最终粘合力差、耐热性不良等情况，使用时必须严格按照推荐的配比混合。

3、充分混合后的胶水在常温（25~30 ℃）条件下的可使用时间为4小时，超过后性能会逐步降低。

4、切勿将本产品与其他粘合剂相混使用。

5、因此类胶粘剂都含有有机溶剂，使用时应保持通风。
